lunes, 19 de mayo de 2008

Sensor de Toque

Celebrando mi entrada numero 100 les traigo este nuevo proyectito muy util:

Como pueden observar en el video de la simulacion; la parte central del circuito son las compuertas NAND por el circuito integrado 4011 también puedes utilizar su contraparte TTL 74LS00 en este caso utilicé el 4011.

La pata 9 y 13 corresponden los contactos ON y OFF. Las dos compuertas están conectadas a positivo por las dos resistencias de 10M. Cuando una de las compuertas (9 ó 13) es conectada con tierra, representa el toque con un dedo como se puede apreciar en el video, (esto equivale a conectar 50K entre la compuerta y tierra) entonces el FLIP FLOP cambia de estado.

La salida del Flip Flop esta conectada a un transistor que a su vez esta conectado con un Rele con un LED como indicador. El Rele puede ir conectado con alguna bombilla u otro dispositivo de 120, 220 hasta 240 VAC, lo cual dependera del RELE. El diodo sirve para evitar que la corriente inversa de la bobina del rele, cuando se desconecta, dañe los transistores. mas info en el documento....

++ Descargar Documentacion Completa ++
Photobucket

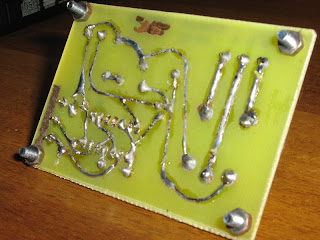

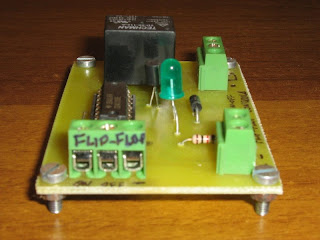

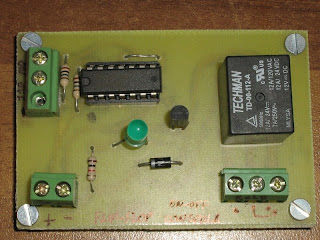

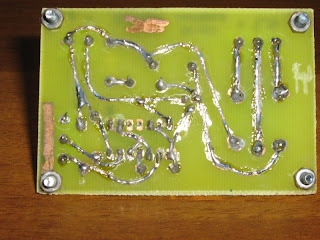

++ Fotografias ++










++ Videos ++

Simulacion Realizada

.

Circuito Electronico





Circuito en protoboard

s
