Teclado con Push Boton: Sencillo y fácil

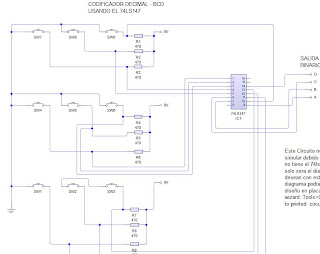

Este diagrama usa push boton, unas cuantas resistencias y el integrado 74ls147, algunos lo llamaran a este circuito teclado matricial, teclado o como gusten.

¿como funciona?

Primero que nada este circuito es un CODIFICADOR DECIMAL - BCD simplemente presionan un push boton (dependiendo de cual sea) y en la salida del integrado aparecera su equivalente en binario. funciona con 5 voltios. A la salida del integrado yo le he colocado unos leds. El unico inconveniente será encontrar el integrado porque según me estaban informando ese integrado es obsoleto, pero no es imposible encontrarlo.

Decimal Binario
0 0000
1 0001
2 0010
3 0011
4 0100
5 0101
6 0110
7 0111
8 1000
9 1001


Descargar diagrama
Descargar diagrama version 2




y no puede faltar el video:
